电子巡更系统全解析&图形识别秒计量
你是否留意过，小区保安巡逻时手中的“打卡器”、工厂里设备巡检的智能终端，背后藏着什么秘密？没错，正是电子巡更系统在高效运转！作为安防领域“人防+技防”的核心支柱，它精准监管每一次巡检、留存关键数据。今天，咱们就用最直观的方式，带你快速打通系统原理、核心组件及线缆选型等硬核知识，再结合CAD快速看图的图形识别实例，新手也能立刻上手！
一、三分钟搞懂：电子巡更系统工作原理
系统的核心逻辑在于“点位标识+数据记录+智能分析”，不同技术路线实现各异，具体对比如下：
系统类型
核心工作逻辑
技术特点
适用场景
接触式（传统型）
巡更棒触碰信息钮，读取ID并存储时间与点位数据，后期通过通讯座上传电脑，由软件对比计划与实际记录
结构简单、成本低、防水防腐；但需近距离接触，可能存在磨损
小区、写字楼等对实时性要求不高的常规场景
感应式（主流型）
采用RFID射频技术，巡更棒靠近信息点5-10cm即可读取，无需接触，数据离线存储后上传
无磨损、响应快、故障率低；支持离线存储超7200条数据
工厂、商场、医院等中高频巡检场景
在线式（智能型）
通过Wi-Fi+蓝牙混合定位，数据实时上传云端，管理端可同步监控，异常自动触发工单
实时性强、支持动态路线调整；依赖网络覆盖，部署成本较高
工业园区、交通枢纽、大型医院等关键区域
二、系统拆解：核心组成及功能详解
一套完整系统由硬件与软件两大部分构成，各组件功能明确，技术持续升级：
组件类别
核心组件
核心功能
主流厂商/型号
最新技术亮点
硬件设备
巡更棒（巡检器）
读取点位信息、存储数据、提供振动或灯光提示
海康威视DS-29A00-1A、中控智慧X10
15米防跌落、-40℃~80℃宽温工作、离线缓存任务
巡更点（信息标识）
提供唯一身份标识，部署于巡检关键点
诺怀多模态标签、大华DH-ASC2000
支持二维码/NFC/蓝牙多模式、信息可动态更新、不锈钢防腐蚀外壳
通讯设备
实现巡更棒与管理端的数据传输
中控智慧C200通讯座、诺怀远程通讯座
USB+GPRS双通道、远程自动上传、免电脑维护
人员/事件点
区分巡检人员身份、快速记录现场异常
海康威视人员标识卡、大华事件记录器
一人一卡精准溯源、支持现场照片即时上传
管理软件
单机版软件
单机管理，支持计划制定、数据统计与报表生成
中控智慧ZKTeco Patrol
操作简便、一键导出Excel/PDF报表，适合小型场景
网络版软件
多终端协同，支持局域网/互联网访问与权限分级
海康威视iVMS-8700、诺怀巡检系统
实时热力图展示、智能排班引擎、深度设备故障分析
移动端APP
巡检员接收路线、上报异常；管理者实时监控进度
大华巡检APP、诺怀移动协同端
离线任务下载、AI图片异常识别、工单闭环流转
三、关键细节：线缆规格型号选型指南
线缆是系统的“血管”，选型直接关乎稳定性。依据《通用安装工程工程量计算标准》及实战需求，不同场景选型规范如下：
应用场景
线缆类型
规格型号
选型依据及注意事项
巡更棒与通讯座连接（数据传输）
USB数据线
USB 2.0/3.0 标准线，长度0.5-2m
优选带屏蔽层型号，防数据干扰；通讯座从电脑取电，无需额外供电
在线式巡更点供电
铜芯聚氯乙烯绝缘电线
BV 2×1.5mm²
单点功耗低，1.5mm²线百米内供电足矣；室外选阻燃型（ZR-BV）
通讯座与管理电脑（远距离）
超五类非屏蔽双绞线
CAT5e UTP，4对8芯
传输距离≤100m，支持千兆速率；强电环境改用屏蔽型（STP）
远程通讯座联网（户外）
室外阻水网线
CAT6 阻水UTP，4对8芯
适应潮湿环境，阻水层防老化；POE供电时确保线缆阻抗≤100Ω
控制中心设备供电
铜芯聚氯乙烯绝缘聚氯乙烯护套电缆
VV 3×4mm²
满足电脑、服务器等多设备总供电；穿镀锌钢管保护，防挤压破损
四、计算实例

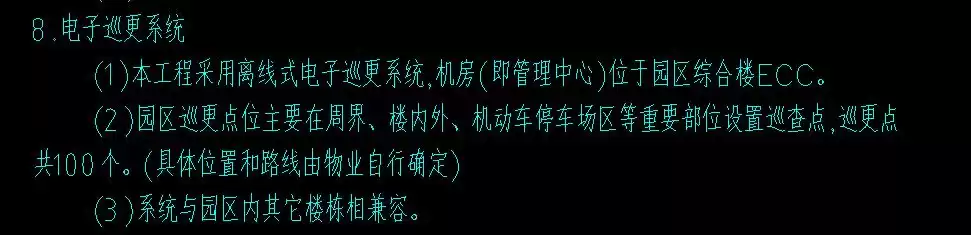

1、电子巡更系统常见设计说明
电子巡更点常与周界、门禁、停车场等系统联动，构建建筑安防有机整体。离线式（接触式）系统巡检后数据上传，软件分析计划与实际记录，但无法实时响应事件或动态调路线，部分场景需融合在线式系统弥补短板。

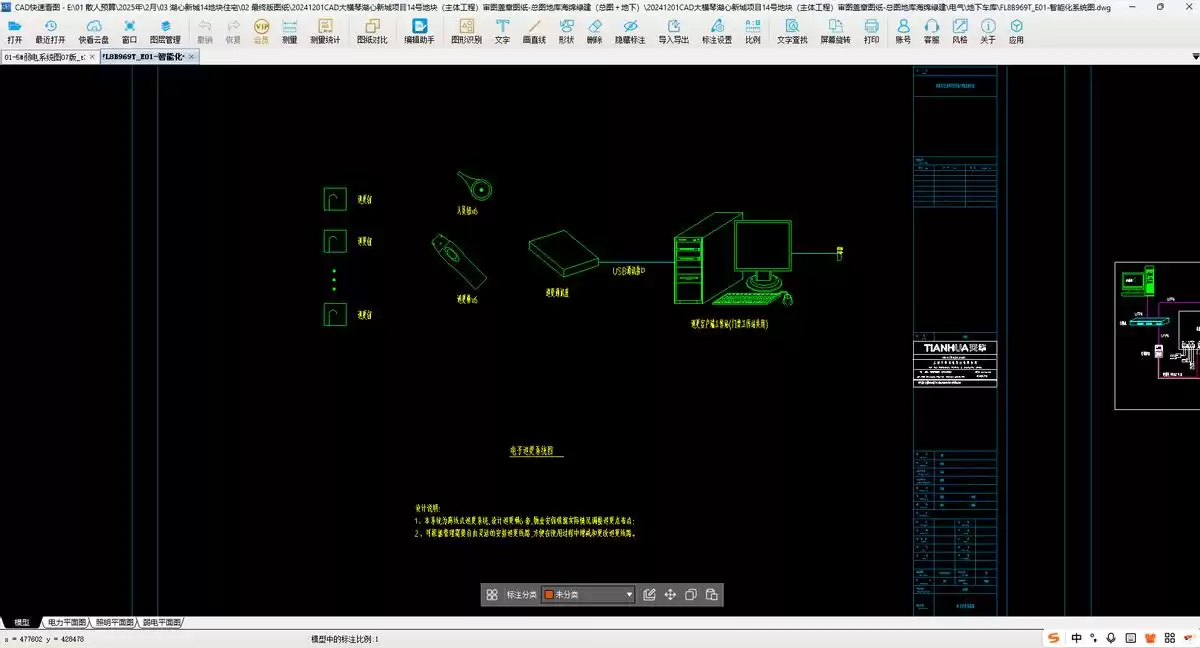

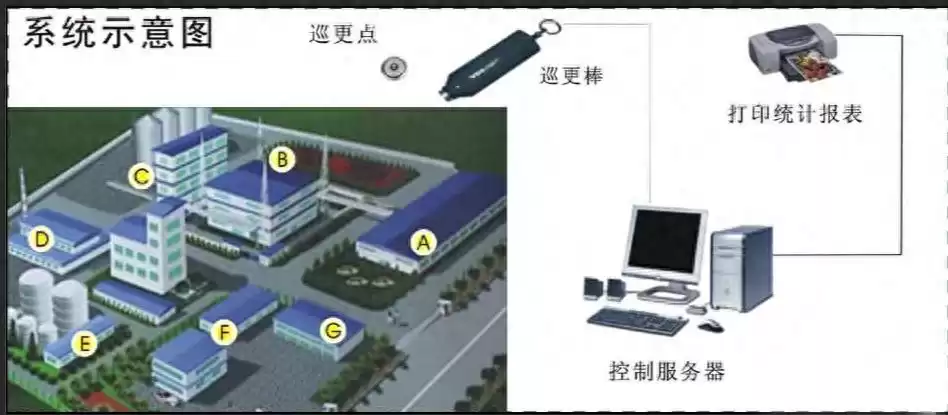

2、电子巡更系统图
下图是典型电子巡更系统图，清晰展示各部分组成与原理，为后续工程量计算打下基础。

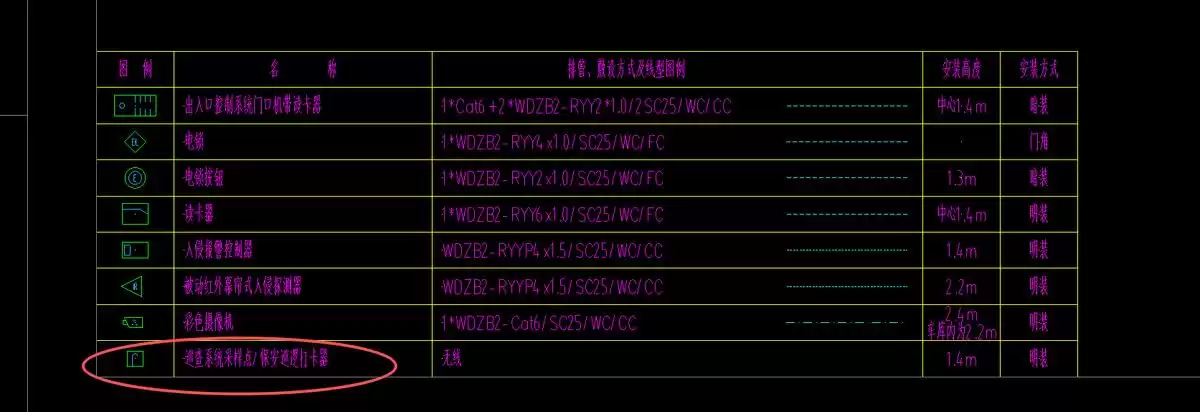

3、电子巡更系统图例
4、以巡查系统采样点/保安巡逻打卡器为例，计算电子巡更系统设备

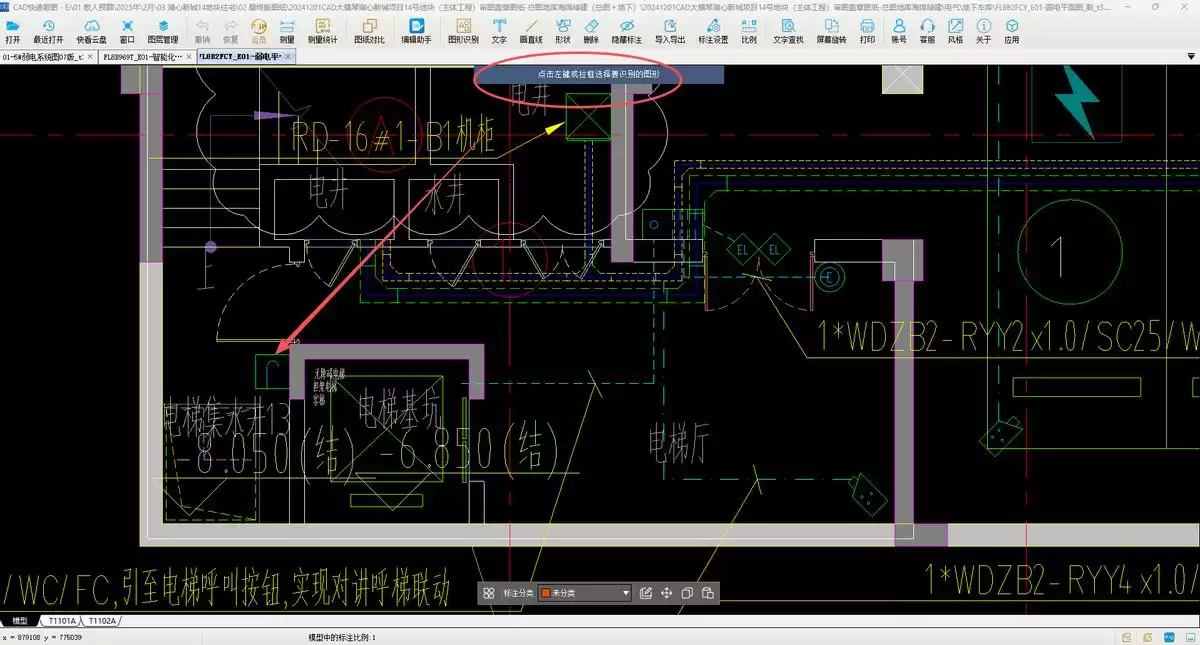

使用CAD快速看图官方网站的图形识别功能，直接框选需要识别的图形。

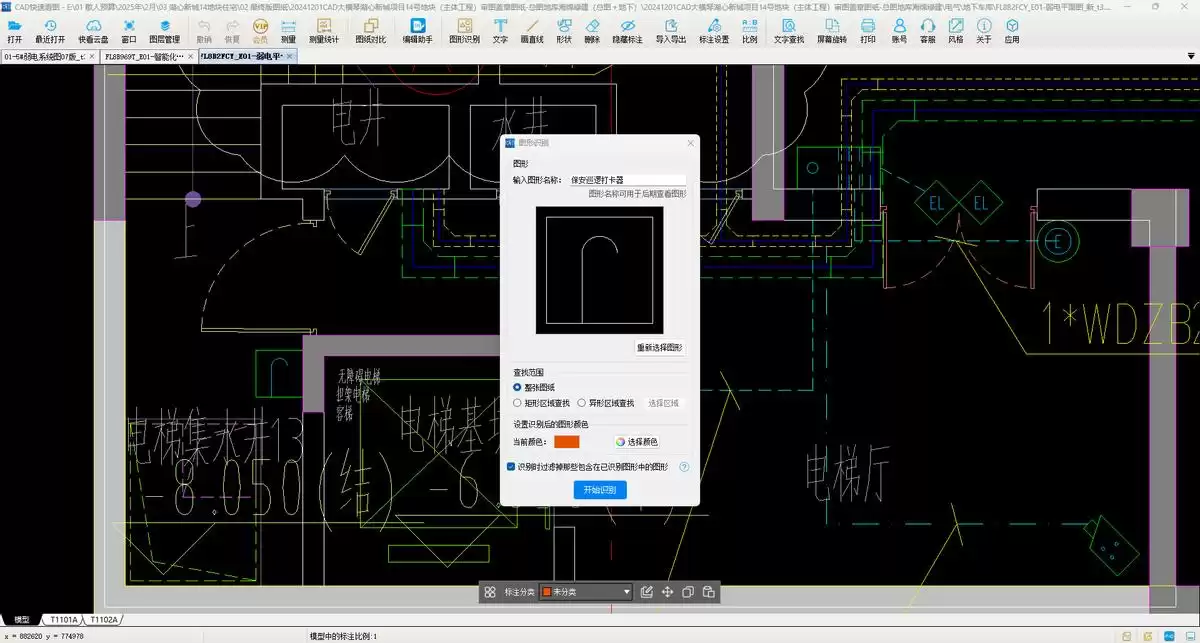

5、右键确定，在弹出的对话框中，输入图形名称等信息

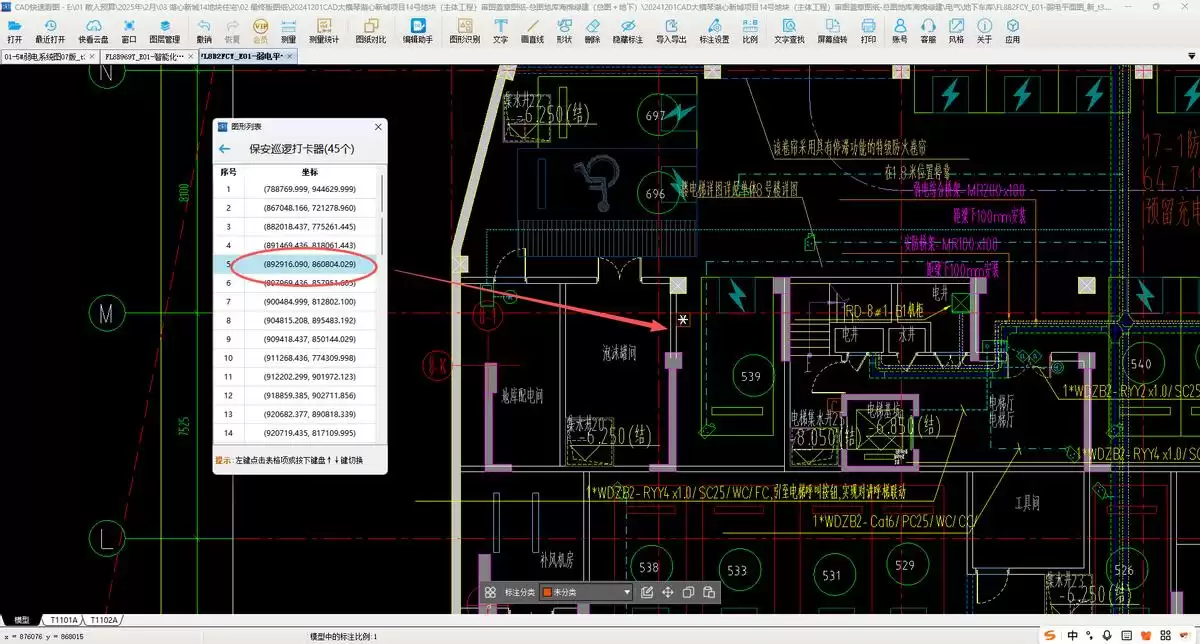

6、点击开始识别，即可完成保安巡逻打卡器的工程量统计，图形列表中，选中坐标点可快速定位对应图例。
电子巡更系统作为连接“人防”与“技防”的关键纽带，其清晰的逻辑架构、明确的组件分工及科学的线缆选型，共同构建了稳定高效的巡检网络。从接触式的经济实用到在线式的智能实时，从硬件的耐用设计到软件的协同赋能，本文梳理的要点能为各类系统搭建提供清晰指引。现在就用CAD快速看图的图形识别功能尝试秒级计量，提升你的巡检效率吧！
随着技术迭代，多模态识别、AI分析等功能的融入，电子巡更系统将进一步推动“人防流程标准化、技防数据可视化、管理决策智能化”，为小区、工厂、交通枢纽等场景注入更强大的安防动力。立即分享你的巡检经验，或探索图形识别在更多领域的应用！
