一、线缆和Wi-Fi
你是否好奇设备如何接入网络？今天，我们用46张图带你深入探索！必须了解连接网络的两种核心方式：「有线和无线」。
有线连接历史悠久，可追溯至1960年代，依赖电缆传输；无线技术则从1990年代兴起，常被称为「Wi-Fi」，为移动设备如手机、笔记本提供灵活接入。

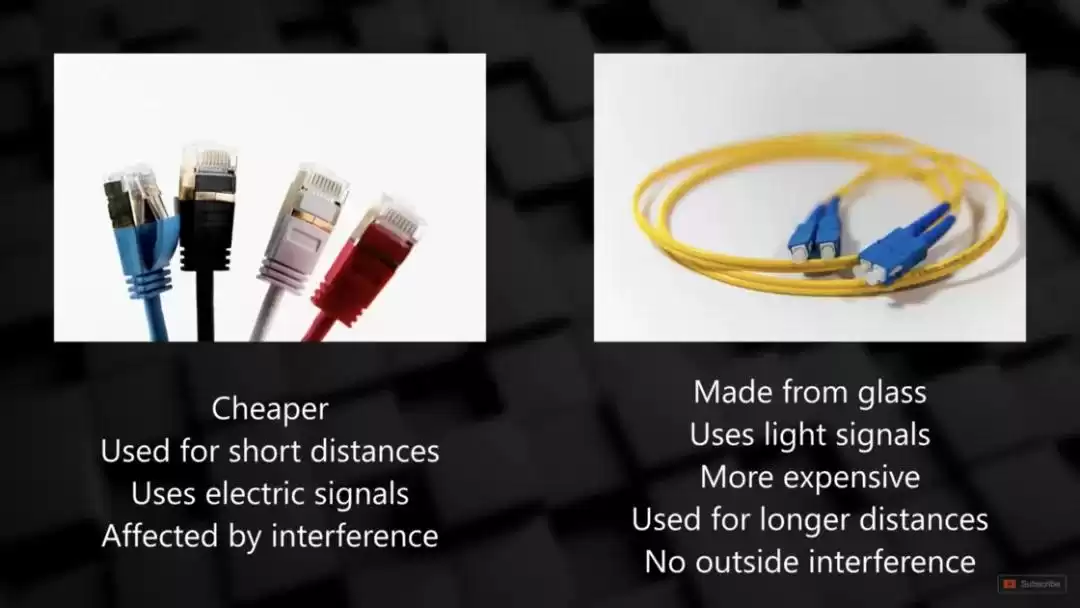

1. 有线设备
铜缆成本低，适合短距传输，但易受电磁干扰；光纤用玻璃介质，以光信号实现长距高效传输，抗干扰强但价格较高。
铜缆
光纤
铜丝制作
玻璃制作
更便宜
更昂贵
短距离传输
较长距离传输
使用电信号
使用光信号
容易受到外界干扰
不受外界干扰
2. 无线设备
实现无线连接需无线网卡。台式机常需外接USB网卡，而笔记本、手机已内置，让你随时随地上网。
二、以太网协议「以太网」因构建简单、成本低、扩展性强，成为局域网主流技术。「以太网协议」则是设备必须遵守的规则，确保网络畅通无阻。

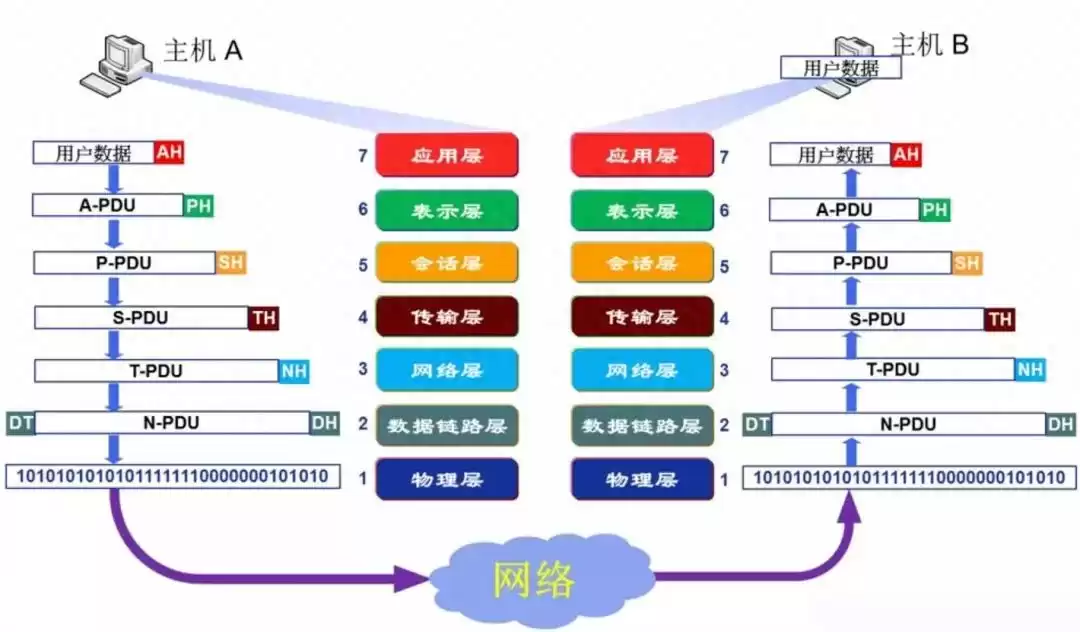

以太网包含线缆类型、传输速度及数据格式化规则，后者称为「媒体访问控制」。分层设计兼容不同设备和线缆，保障跨平台通信。

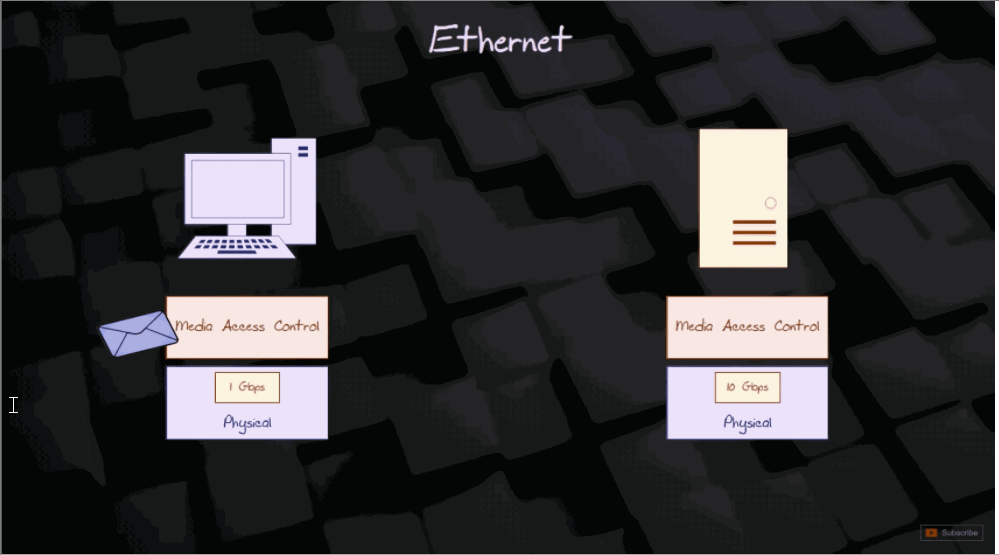

本地主机访问服务器
想象一下：1G带宽主机向10G服务器发送数据。主机按协议格式化信息，通过线缆传输；服务器解码后接收。无论设备差异，分层系统确保通信无缝！
1. 以太网协议为标准

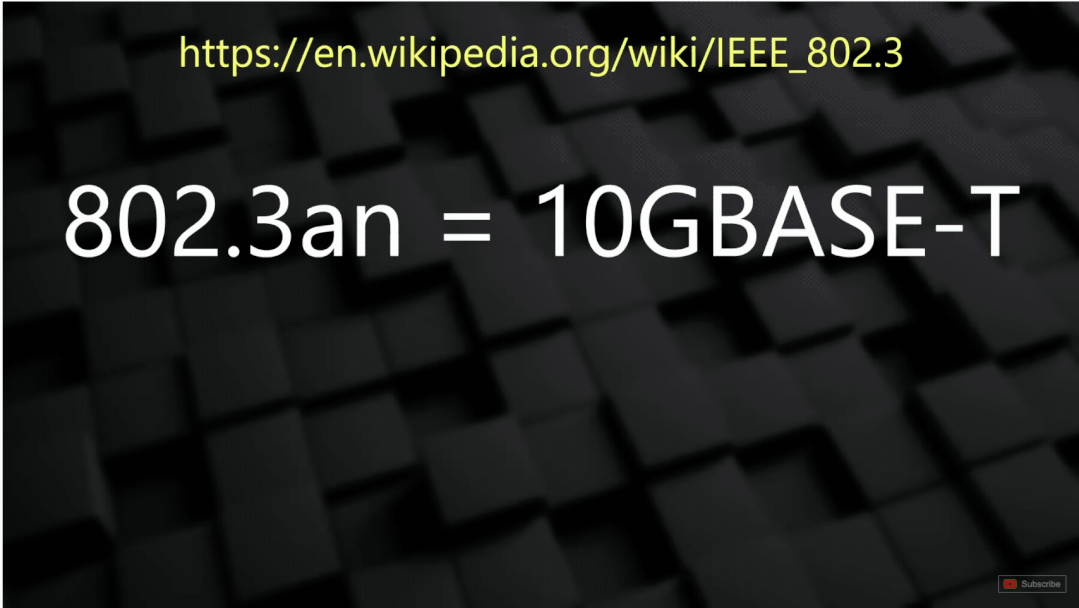

IEEE以802.3为以太网代号，衍生多种标准。例如，10BASE-T代表10Mbps基带双绞线，数字越高速度越快。
以太网标准
电缆用电信号，光纤用光信号，均传输「01代码」，接收器解码实现「编码方案」。
2. 电信号
电信号需电路支持，「非屏蔽双绞线」（UTP）常见但易受电磁干扰，产生「串扰」。
非屏蔽双绞线（UTP）
电磁干扰
平行电线产生电磁场，干扰相邻信号。双绞线通过绞合抵消干扰，提升稳定性。
串扰
双绞线
观察废弃网线，可见内部绞合结构，这是抗干扰关键。
真实的双绞线

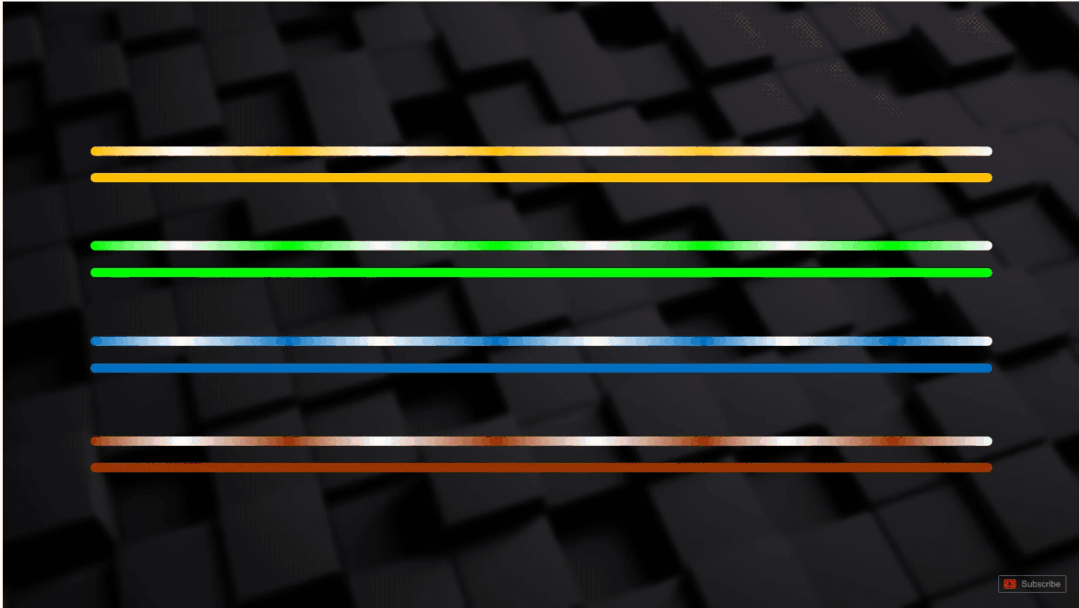

3. 双绞线
双绞线以颜色编码，如蓝与蓝白绞合。四对线支持千兆以上速度，类别越高性能越强。

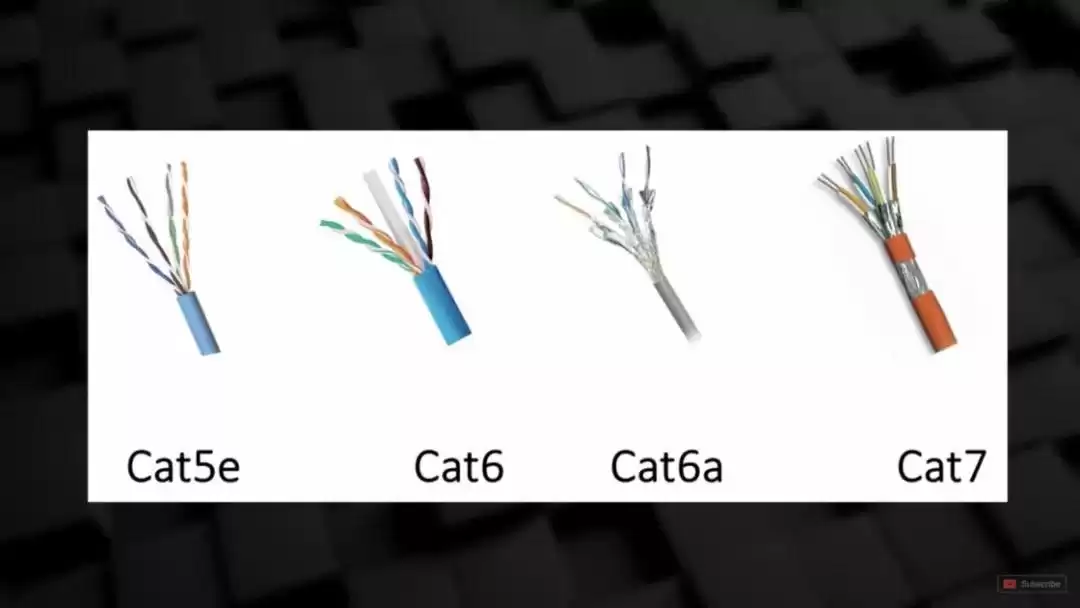

线缆的不同标准
Cat5e支持千兆，Cat6支持万兆。线缆老旧会拖慢网速，升级线缆才能释放带宽潜力！
线缆名称线缆介绍线缆速率CAT-1以往用在传统电话的网络线路无CAT-2以往用在令牌环网络4 Mbit/sCAT-3提供16MHz的带宽，曾经常用在 10 Mbit/s 以太网络10 Mbit/sCAT-4提供20MHz的带宽，曾经常用在 16 Mbit/s 的令牌环网16 Mbit/sCAT-5提供100MHz的带宽，目前常用在快速以太网（100 Mbit/s）中100 Mbit/sCAT-5e提供125MHz的带宽，目前常用在快速以太网及千兆以太网（1000Mbit/s）中1000 Mbit/sCAT-6提供250MHz的带宽，比CAT-5与CAT-5e高出一倍半2500 Mbit/sCAT-6A提供500MHz的带宽，使用在万兆以太网（10 Gbit/s）中10 Gbit/sCAT-7设计供以600MHz频率传输信号未定
4. 电缆的连接器

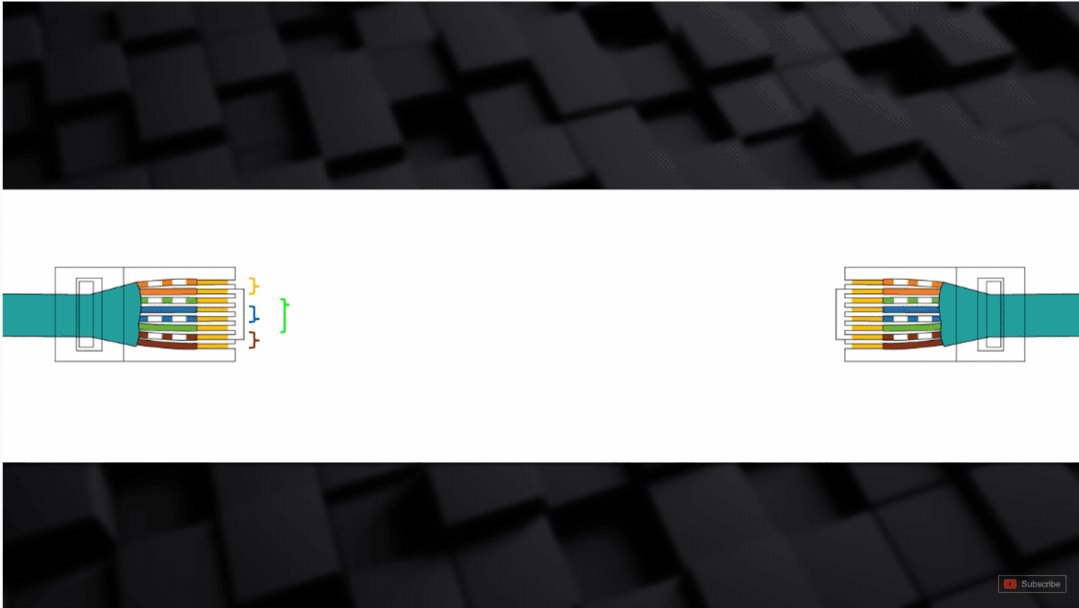

RJ45水晶头有八个引脚，对齐铜线顺序至关重要。口诀「橙白橙，绿白蓝，蓝白绿，棕白棕」（568b）确保正确连接。

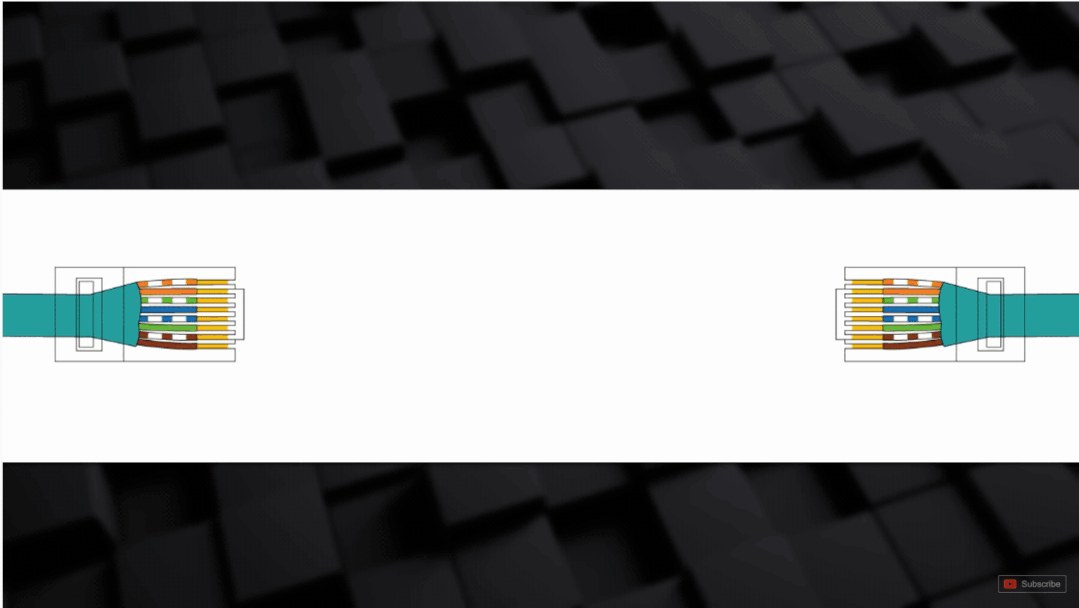

线缆与引脚对齐方式
引脚连接

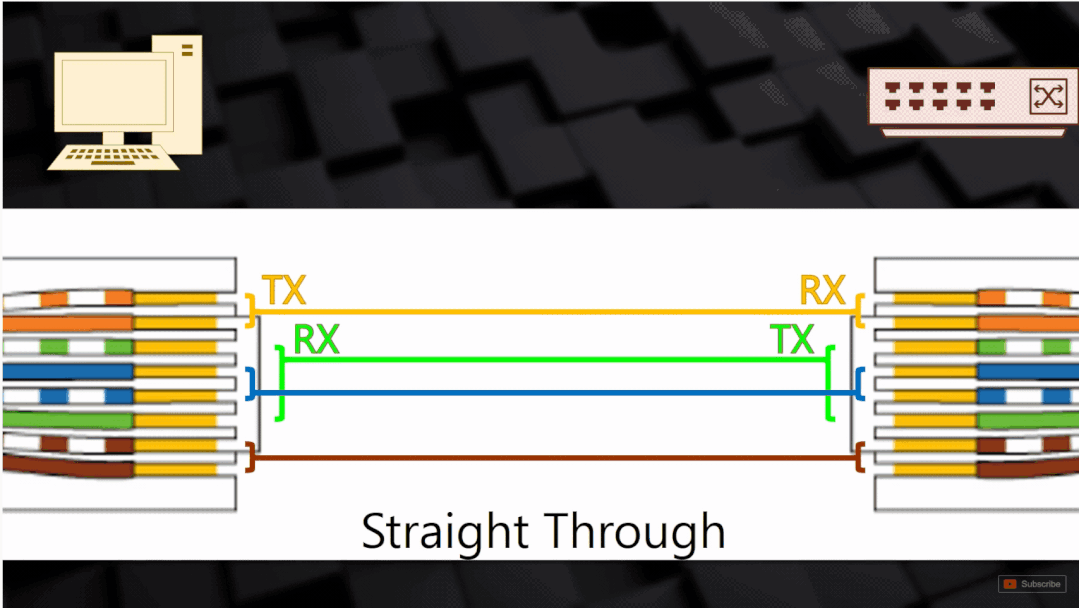

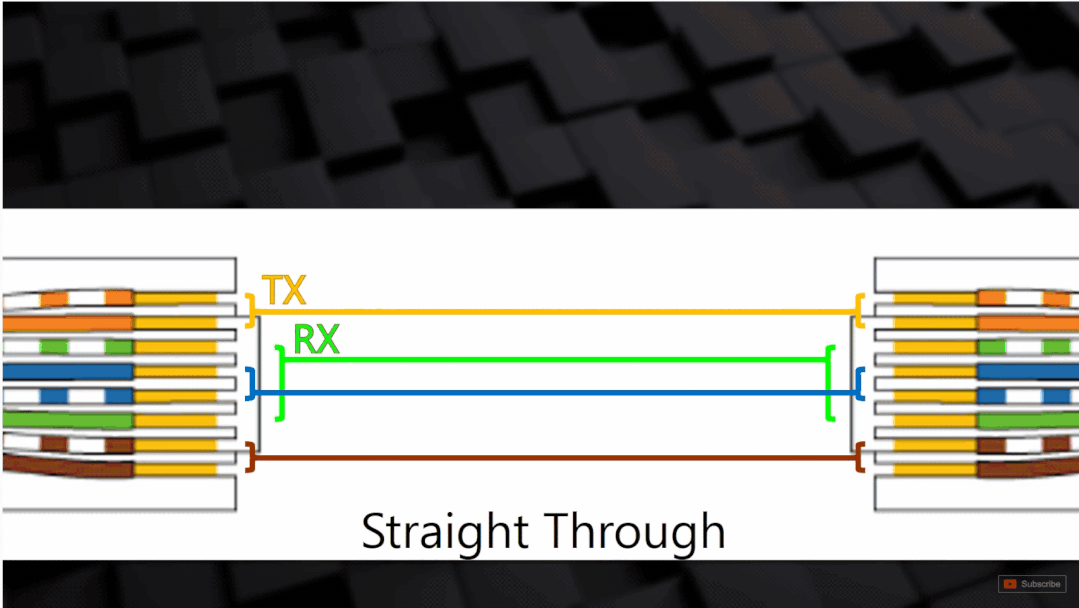

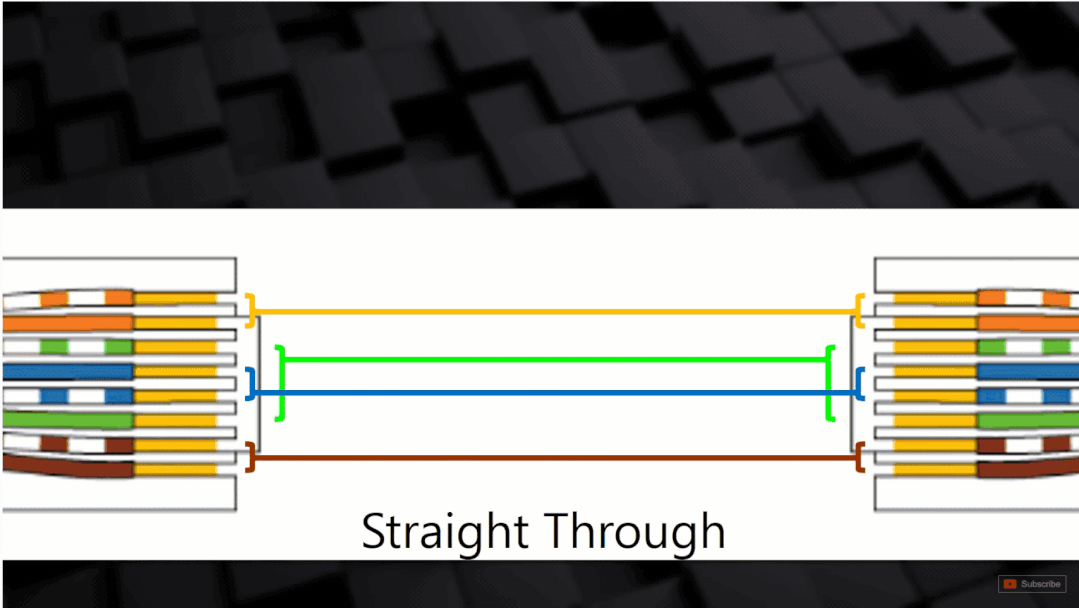

「直通电缆」引脚一一对应，用于主机连交换机；「交叉电缆」调整引脚，用于主机直连或交换机互连。
数据传输与接收
TX表示发送，TR表示接收。交换机智能切换引脚，实现高效数据交换。
主机直连到交换机
主机直连到主机（或交换器）

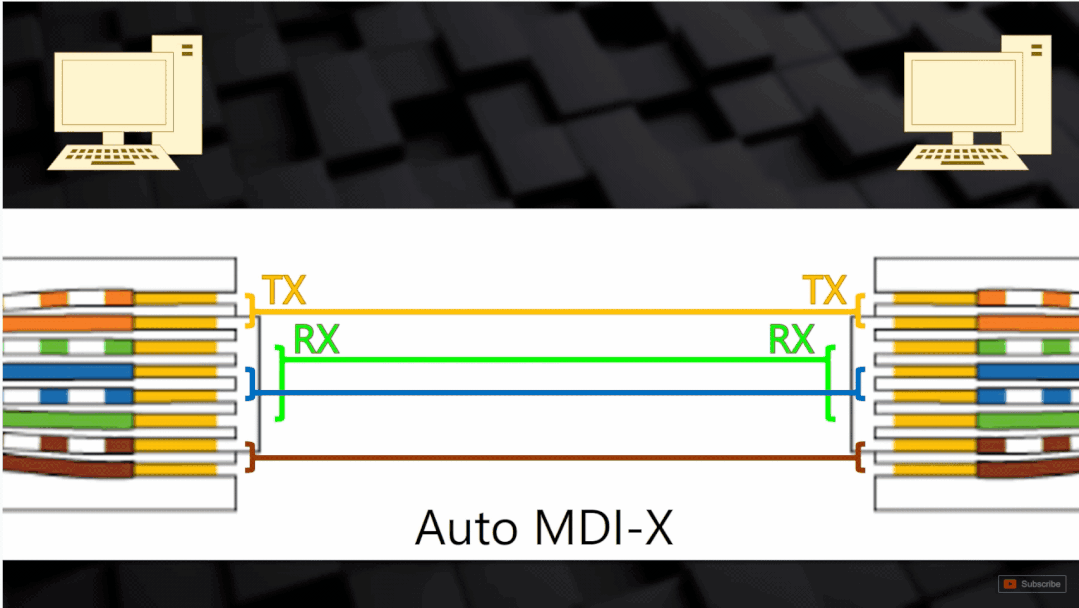

「Auto MDI-X」技术自动检测线缆类型，逻辑切换引脚，在100BASE-T以上标准中免除手动调整烦恼。
Auto MDI-X 自动引脚逻辑切换功能
千兆以太网中，1000BASE-TX用两对发、两对接，需Cat6线缆；1000BASE-T四对同时收发，Cat5e即可胜任。
1000BASE-TX标准

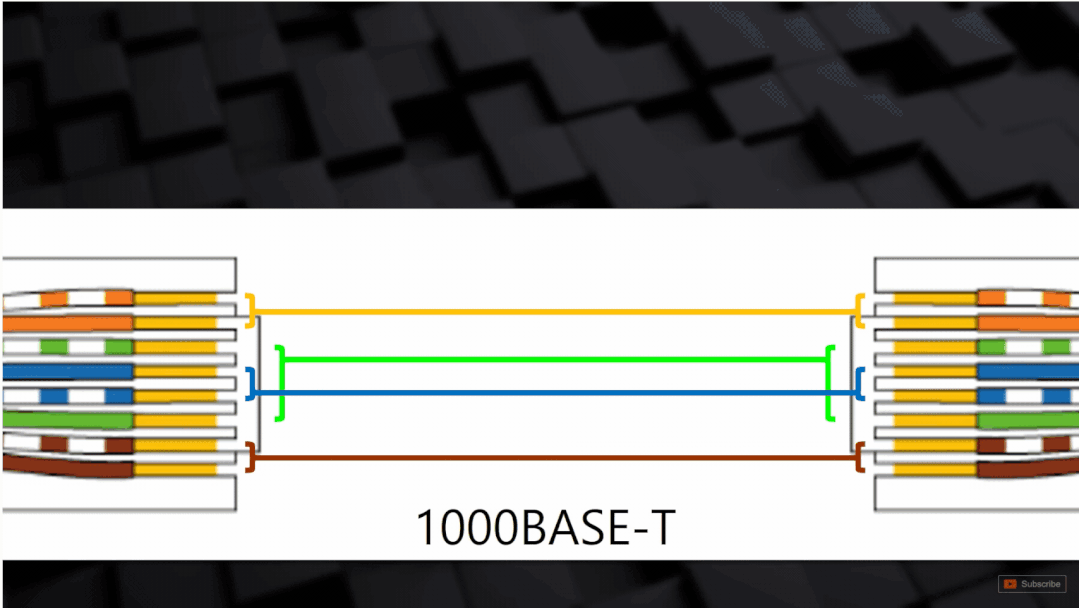

1000BASE-T标准
5. 光纤
光纤
光纤以玻璃束传输光信号，利用全反射原理，抗干扰强，适用于长距高速场景，如数据中心互联。
光的全反射
6. 全双工与半双工
全双工允许同时收发，效率高；半双工需等待响应，适用于简单设备。光纤依此分单双芯模式。
6.1 全双工（Full Duplex）
全双工
6.2 半双工（Half Duplex）
半双工
7. 单芯光纤与双芯光纤

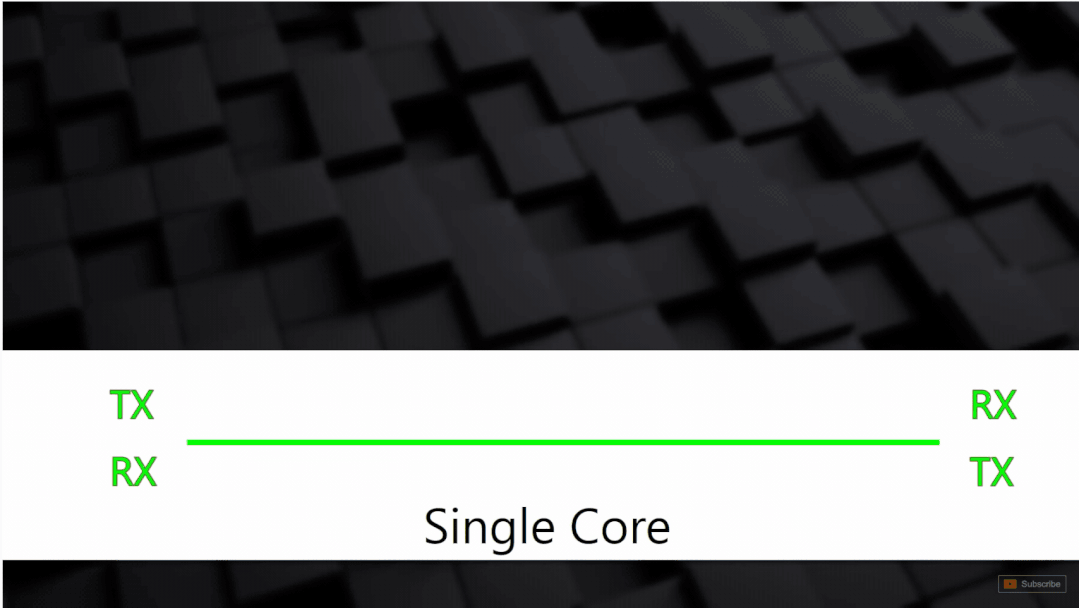

7.1 单芯光纤（Single Core）
单芯仅支持半双工，适用于简单传输场景。
单芯光纤

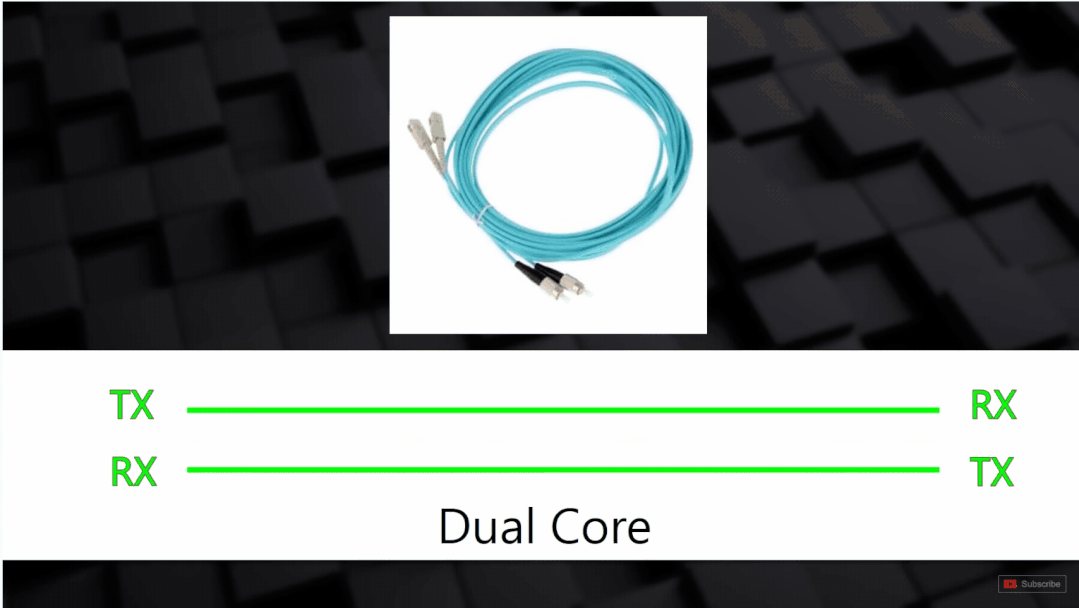

7.2 双芯光纤（Dual Core）
双芯支持全双工，一芯发一收，提升吞吐量，常见于企业网络。
双芯光纤
连接光纤时，尝试交换方向可解决部分问题。
双芯光纤与单芯光纤

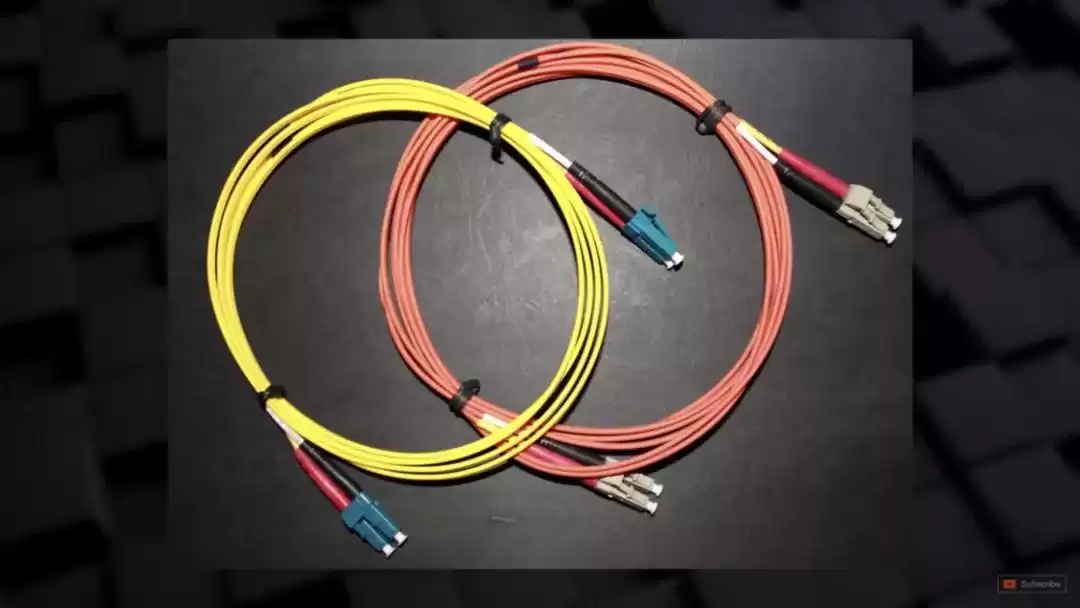

8. 单模与多模光纤
8.1 单模光纤（SMF：Single Mode Fibre）
单模用激光，传输距离超2公里，适合远距跨建筑连接，成本较高。

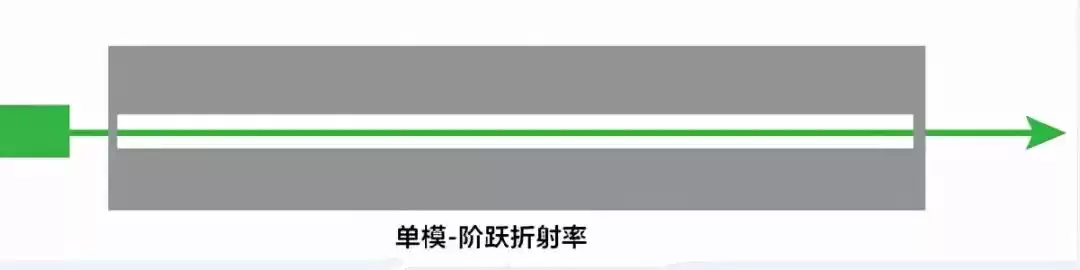

单模光纤

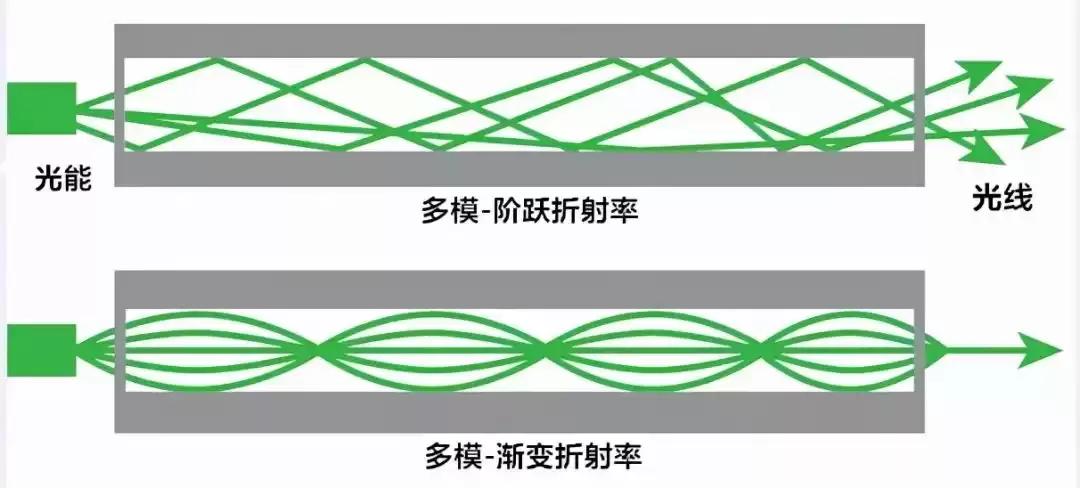

8.2 多模光纤（MMF：Multi Mode Fibre）
多模用LED，距离短于500米，成本低，适合楼内网络，性价比突出。
多模光纤
9. 光纤弯曲程度
光纤柔韧但有过曲半径限制，过度弯曲导致信号衰减，安装时需遵循规范。
光纤的弯曲程度
10. 光纤的连接器

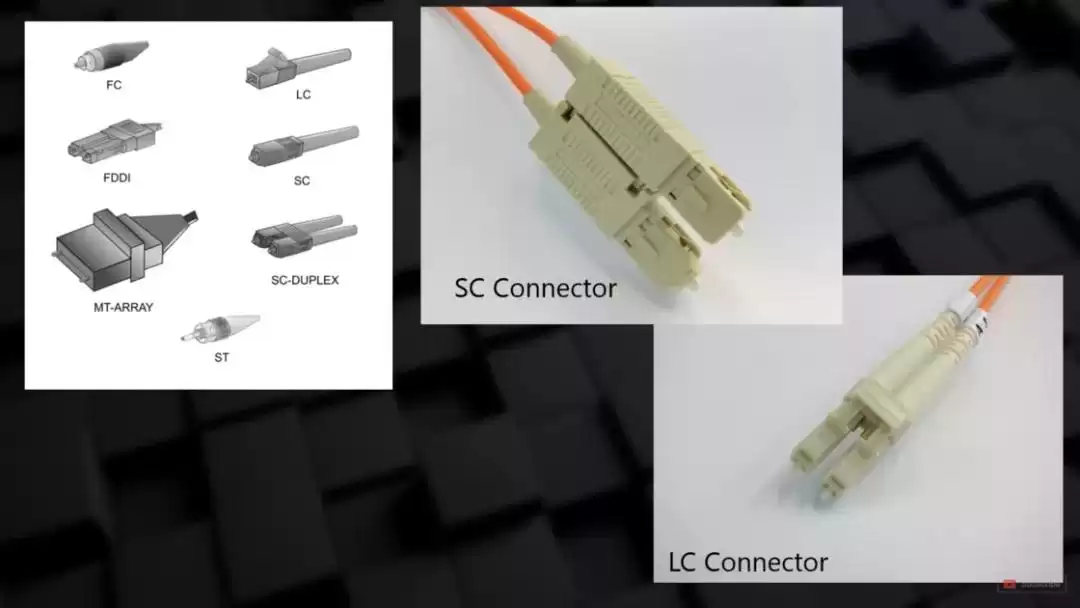

光纤接头多样，LC型用于交换机，SC型见于配线柜。交换机模块化接口适配不同收发器，灵活应对各种场景。
光纤连接器

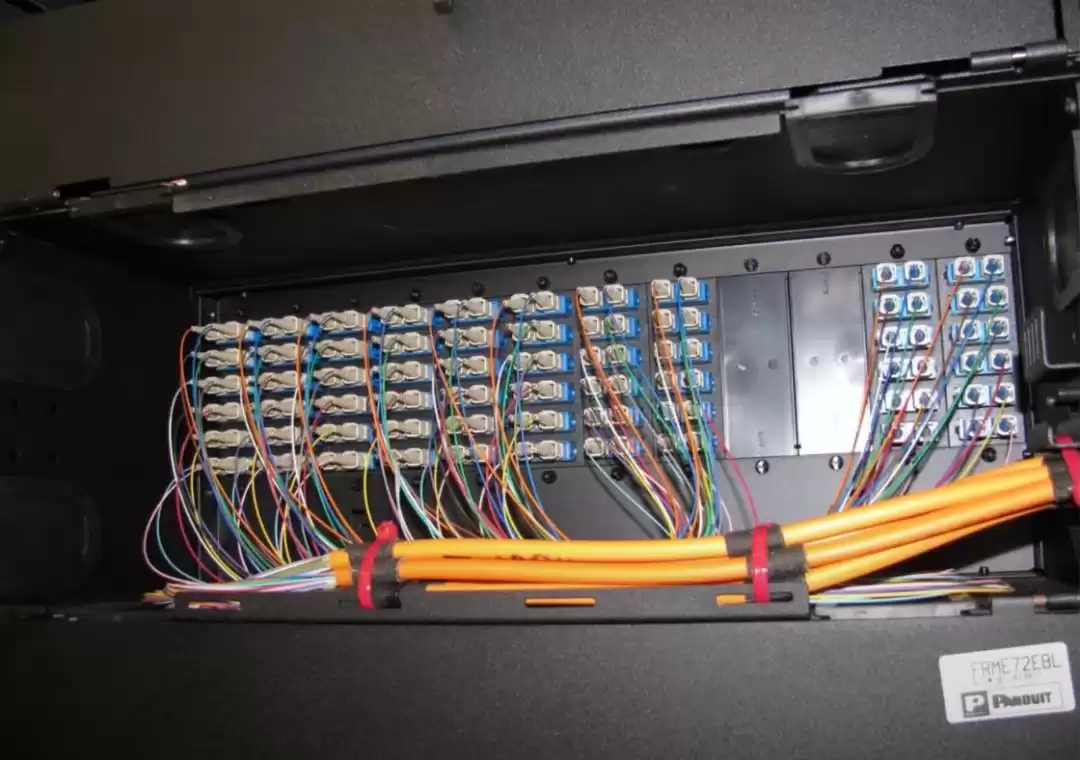

配线柜

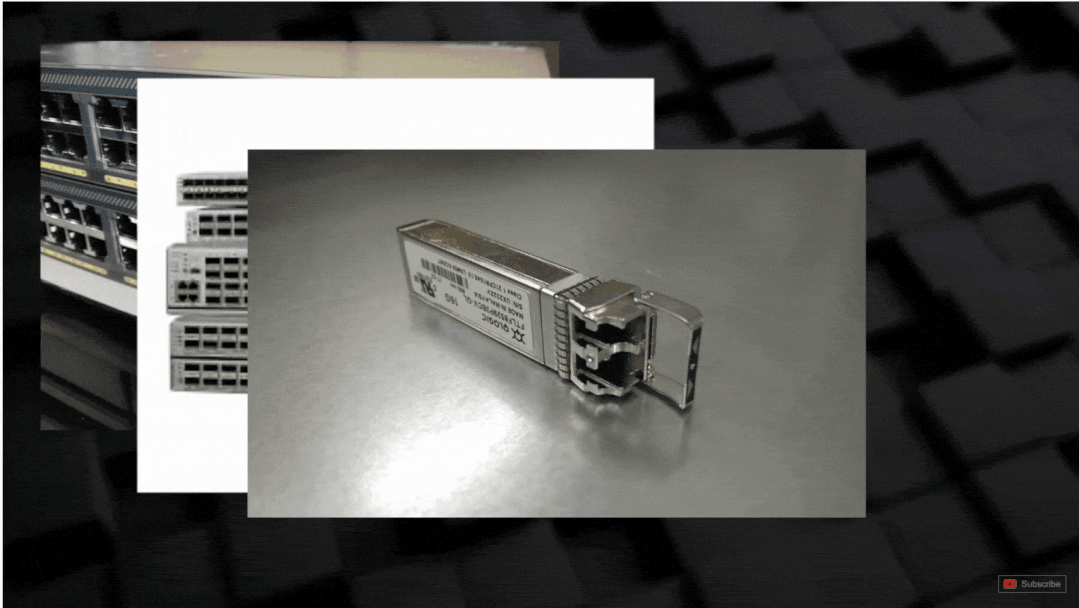

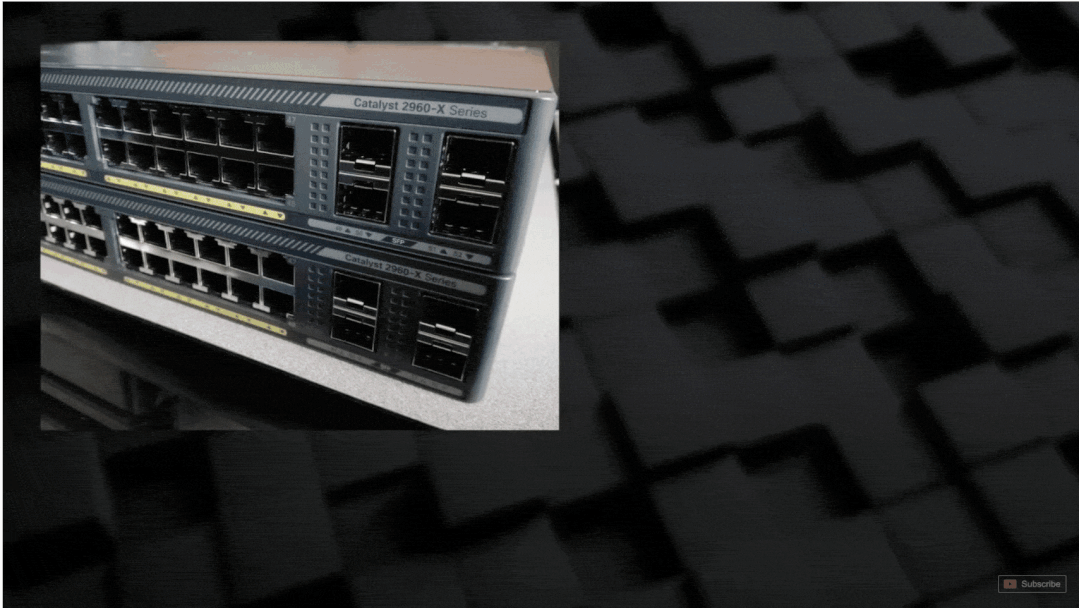

交换机上的特殊接口

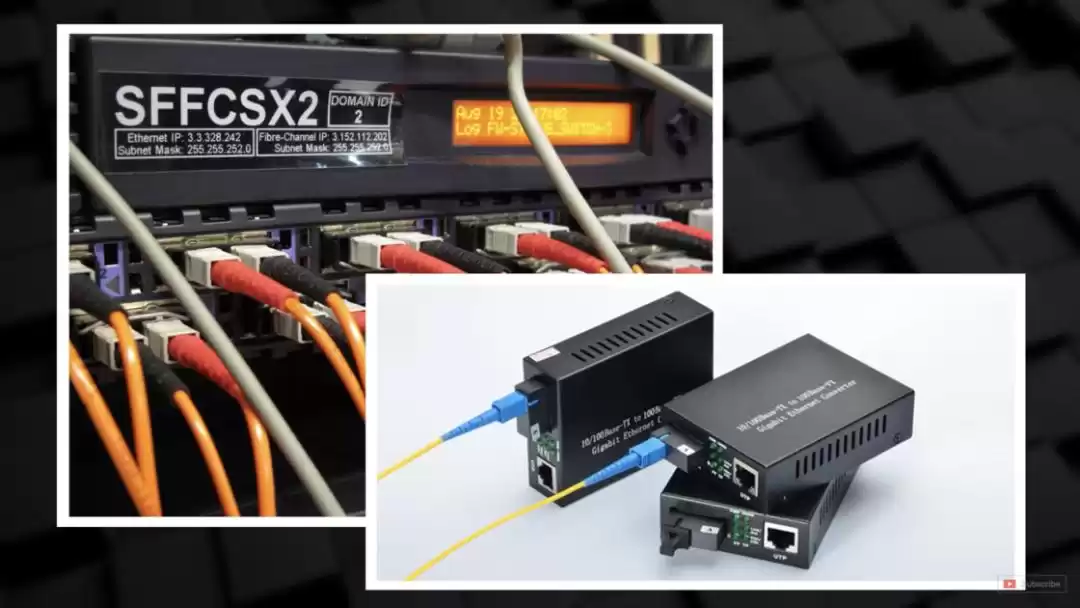

甚至可安装RJ45收发器，兼容双绞线，扩展性极强。
rj45收发器
11. Wi-Fi连接

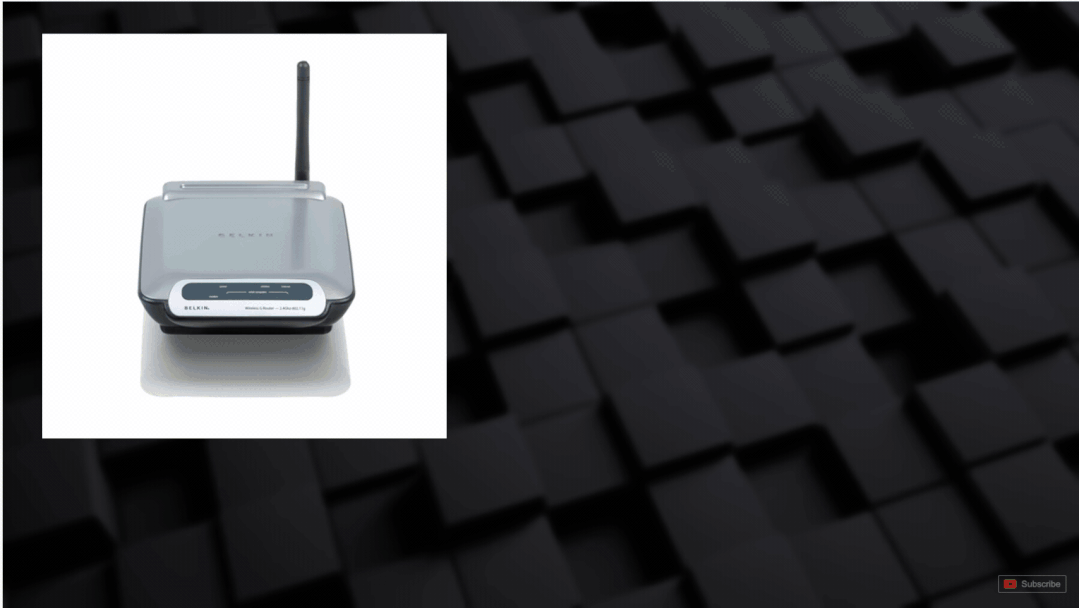

无线网络如无形交换机，让手机、笔记本自由接入。但路由器、服务器仍需有线，实现有线无线混合组网。
无线网络
Wi-Fi遵循802.11标准，以无线电波传输，虽与以太网802.3不同，但数据格式化相似，均由IEEE制定。
总结1、有线无线各有千秋，铜缆光纤应对不同场景；
2、以太网协议统一标准，保障跨设备通信；
3、UTP四对双绞线分工明确，直通交叉灵活切换；
4、Auto MDI-X智能适配，简化布线难题；
5、全双工半双工定义传输模式，单双芯光纤拓展应用边界；
6、多模光纤短距经济，单模光纤远距高效；
7、无线网络解放设备，混合组网成为常态。
现在，你是否对网络传输有了全新认知？动手检查家中线缆，升级网络装备，开启高效互联生活！分享本文，让更多人加入技术探讨！
问题1、1000BASE-T以什么速度运行？需要使用什么类型的电缆？
2、使用哪种类型的UTP电缆将主机连接到交换机？那种类型的电缆可以将一个交换机连接到另一个交换机？
3、哪种情况下我们需要使用 Auto MDI-X 技术？
4、那种情况下需要使用光纤代替UTP？什么时候需要单模式光纤而不是多模光纤？
5、什么是弯曲半径？使用哪种类型的电缆，需要特别注意弯曲半径？
6、请简单阐述全双工工作模式的特点
模拟soho网络

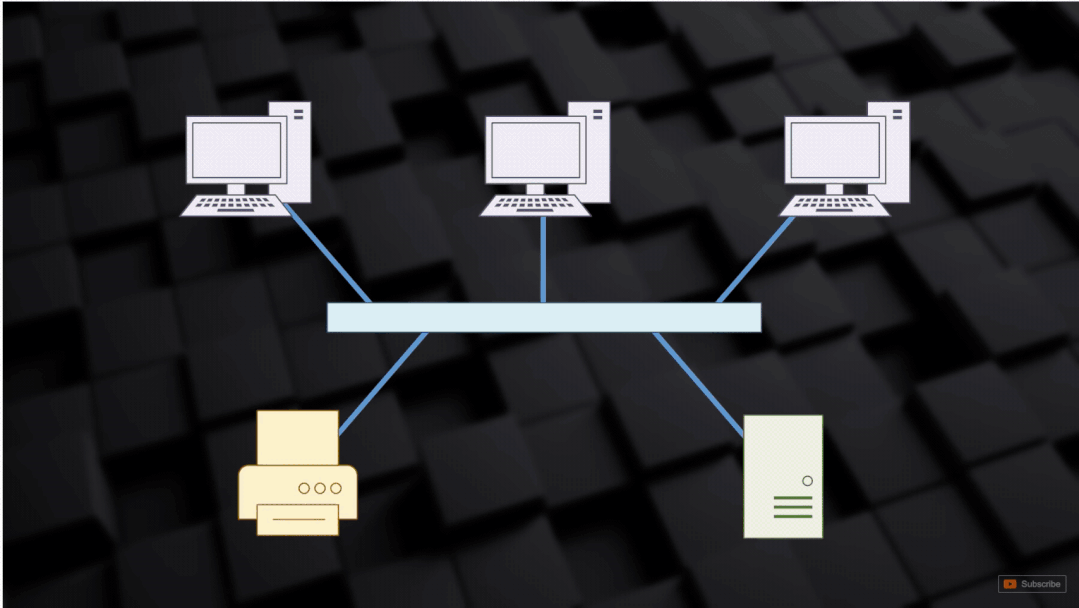

想象一个SOHO网络：主机如何精准发送打印任务到打印机？若所有节点同时广播，网络将陷入混乱！
soho网络中的节点同时发送信息
每台设备都有唯一地址，如同家庭住址，确保信息精准送达。
网络设备地址

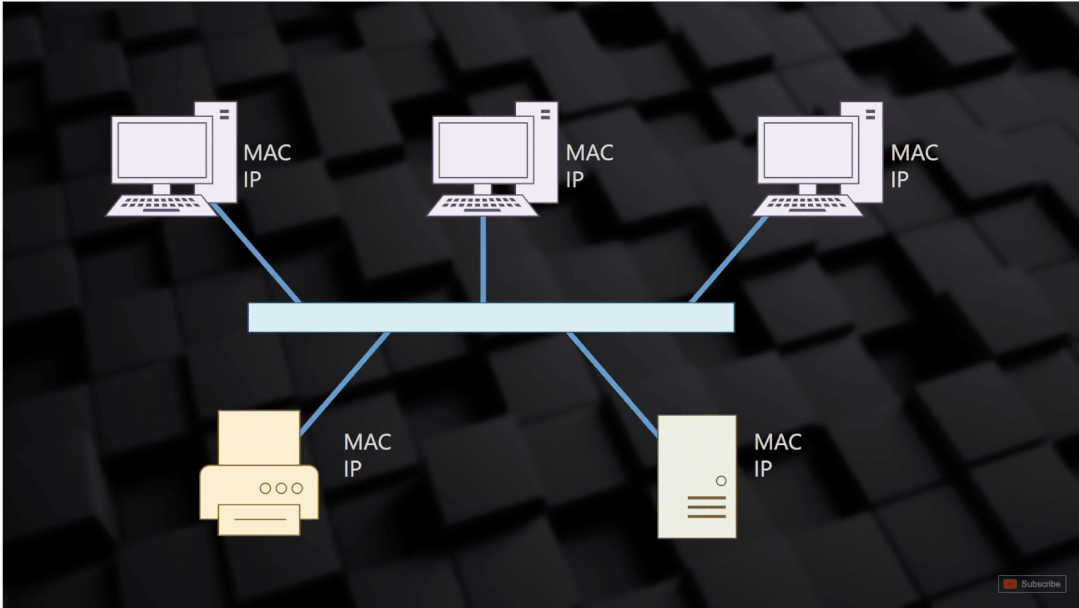

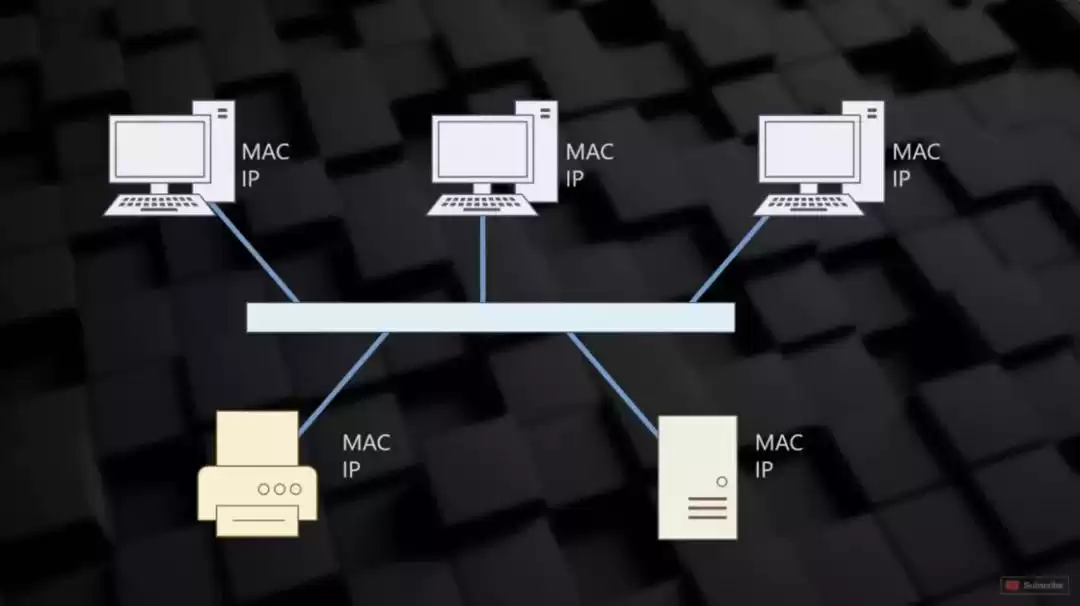

MAC地址与IP地址双剑合璧，MAC用于本地寻址，IP用于跨网段定位。
MAC地址与IP地址
1.MAC地址
MAC地址
MAC地址烙印在网卡，全球唯一，是局域网内的身份证。
MAC寻址并发送信息
2.IP地址
IP地址
IP地址由管理员分配，结构化便于全球寻址，克服MAC地址海洋捞针难题。
3.网络寻址

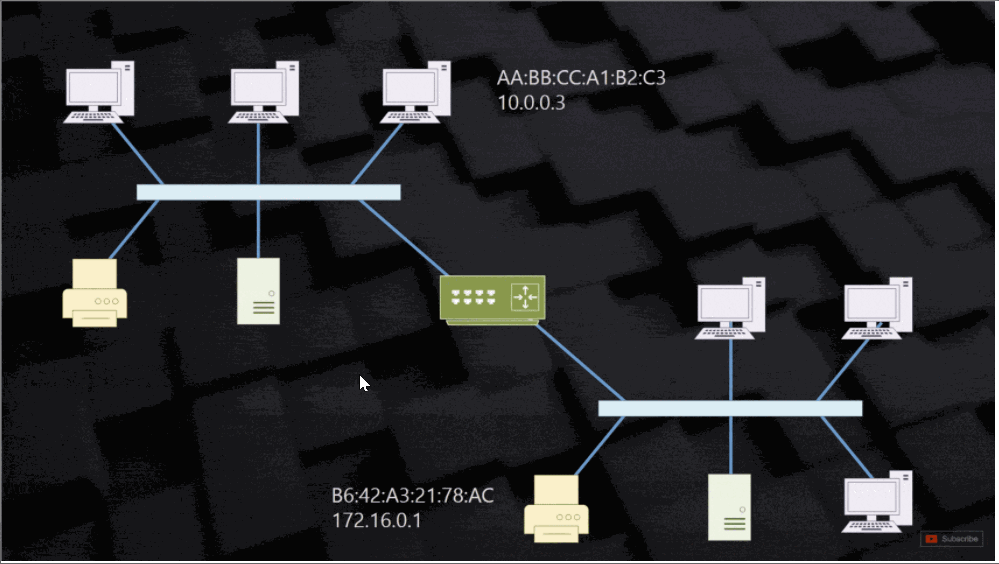

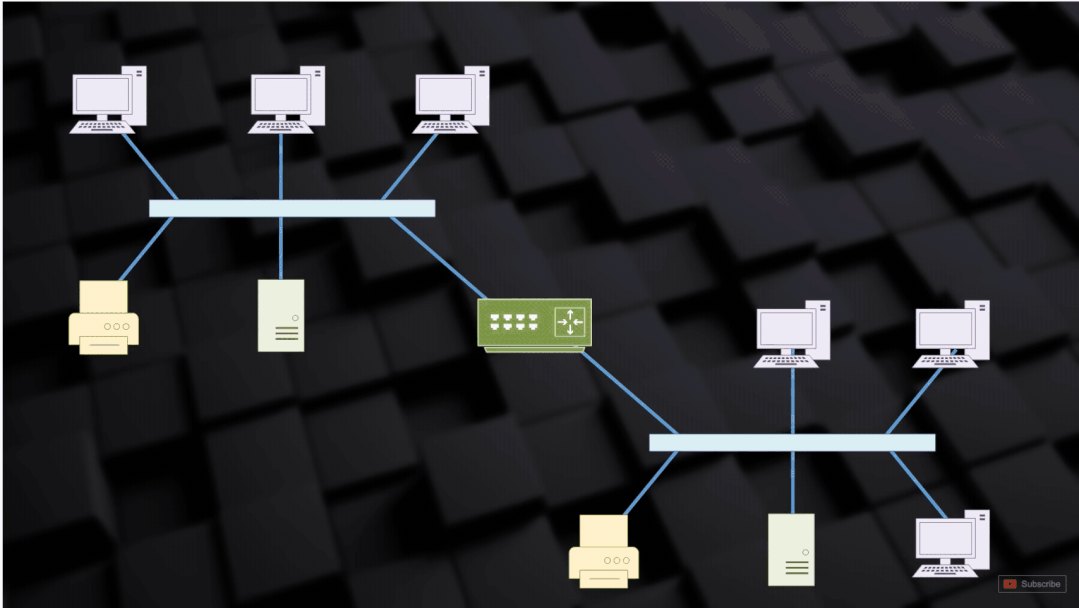

两个局域网连接
路由器连接不同网段，MAC地址定位本地，IP地址跨网导肮，实现高效数据路由。
IP地址的工作流程
总结1、MAC与IP地址协同，本地全局寻址无忧；
2、MAC用于局域网精准定位，IP实现跨网段智能路由；
3、路由器是网络枢纽，重写地址确保数据抵达终点。
