低频噪声测试：把看不见的问题看清楚
你是否想过，在科技体验丝滑流畅的背后，隐藏着怎样的性能暗流？
隐蔽的低频噪声
想象一下，集成电路的澎湃动力，正如何重塑我们世界的每个细节。从指尖滑过的智能手机、智能手表，到高效运转的笔记本电脑、新能源汽车，乃至守护生命的精密医疗设备，科技已无声嵌入日常。甚至，由电子噪声转化而成的“白噪声”，也成为许多人专注或放松的背景音。当终端用户沉醉于便利时，半导体行业的工程师，却必须直面一个随工艺进化而愈发尖锐的挑战：噪声。
简言之，任何叠加在理想信号上的无用扰动，都是噪声。低频噪声，主要包括闪烁噪声（1/f）、随机电报噪声（RTN）、热噪声与散粒噪声，其根源深植于半导体晶体结构的微观缺陷之中。当晶体管尺寸步入纳米时代，单个原子层面的陷阱就足以引发显著的电流波动——这种隐匿的噪声效应，正悄然化为潜在的失效种子，直接威胁着系统的性能基石与长期可靠。
尽管无法从工艺或设计上彻底根除这类本征噪声，但对其进行精准的量化与表征，却能为我们打开一扇窗：锁定工艺优化窗口，加固电路设计防线。正因如此，低频噪声测量早已超越纯学术范畴，稳步进阶为高端芯片设计与制造中不可或缺的核心评估手段。

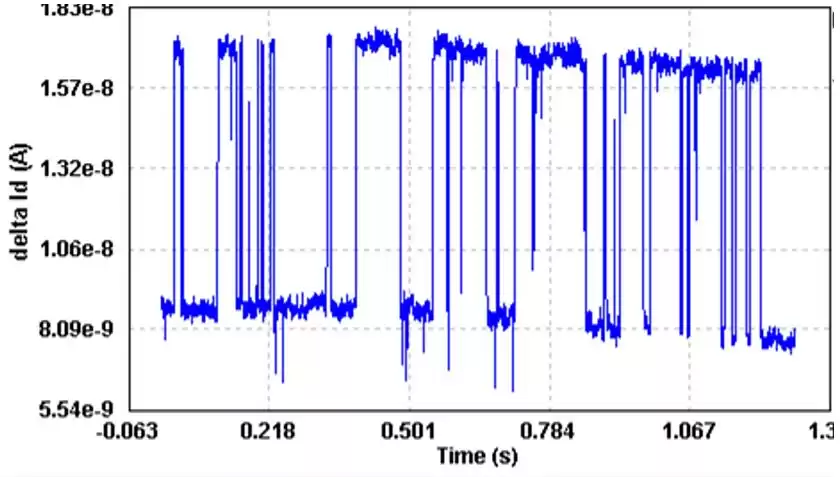

9813DXC捕捉随机电报噪声的精准瞬间：
频域洞察与时域轨迹一览无余
2
无处不在的低频噪声
在模拟电路的世界里，若输入信号微弱至被噪声淹没，放大后的信息将无法复原。噪声本质上划定了电路灵敏度的边界。低频噪声会通过非线性元件上变频，干扰射频电路的相位；亦能在数字电路中化身时域随机抖动，引发路径延时与时序紊乱。
对晶圆厂而言，噪声是工艺质量与材料健康的灵敏“听诊器”。新材料与异质集成在提升性能、降低功耗的同时，也可能引入新的陷阱态，加剧低频噪声风险。关键在于，低频噪声对局部缺陷异常敏感，常在常规电学参数“报警”前，率先发出退化预警。同时，作为一种非破坏性测试手段，它允许对同一器件进行重复测试，交叉验证，极大提升了数据可信度。
对设计公司来说，随着噪声影响的权重日益攀升，设计师必须重塑传统的余量分配策略，为噪声预留足够的设计空间。供电电压持续下探，近阈值与亚阈值设计成为主流，器件对噪声的容忍度已至冰点。RTN的离散特性不仅威胁SRAM的可靠性，也被认为是DRAM保持时间波动、影响刷新周期与工作速度的潜在元凶。
自28纳米节点起，噪声建模便被纳入PDK流程。在14nm以下的先进工艺战中，低频噪声模型至关重要；对于7/5/3nm等前沿节点，它更是不可或缺的标配。实现精准的RTN建模，不仅能指引电路设计与工艺优化，更将为统计闪烁噪声建模与电路仿真开辟新大陆。这一切，都驱动着对高质量低频噪声测试数据的迫切需求。

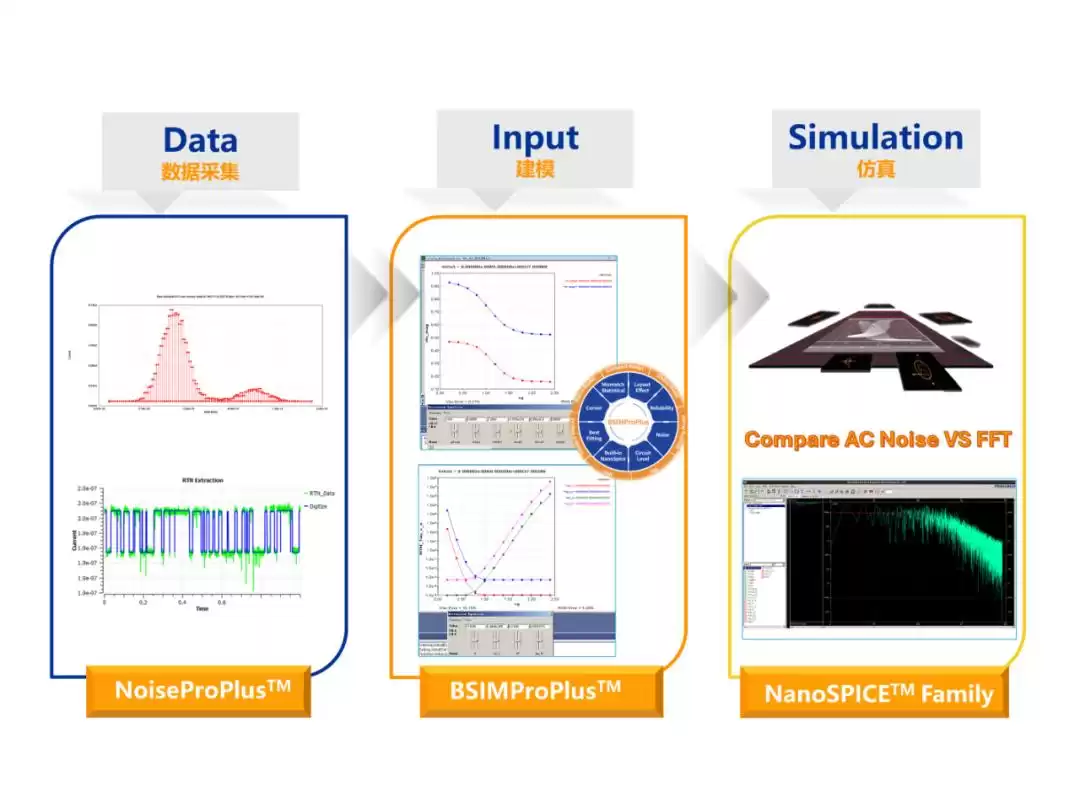

概伦电子提供的一站式RTN解决方案，直击痛点
理想的路线图，是将精准的噪声表征作为起点，贯穿设计仿真、工艺制造到测试验证的全链条。但现实挑战在于：如何确保测试结果真实还原器件在时域与频域的本貌？
传统窄带锁相放大器的频率扫描法已力不从心。根据信号特性动态切换AC/DC耦合，成为现代噪声测试系统的关键技术突破。概伦电子凭借卓越的硬件架构与先进的滤波放大技术，实现了高速、高精度的稳定数据采集，将噪声测试能力推向新高度。

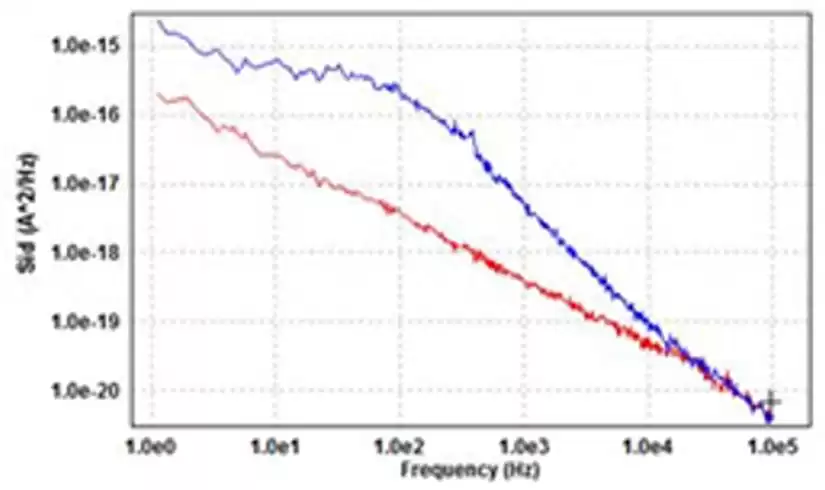

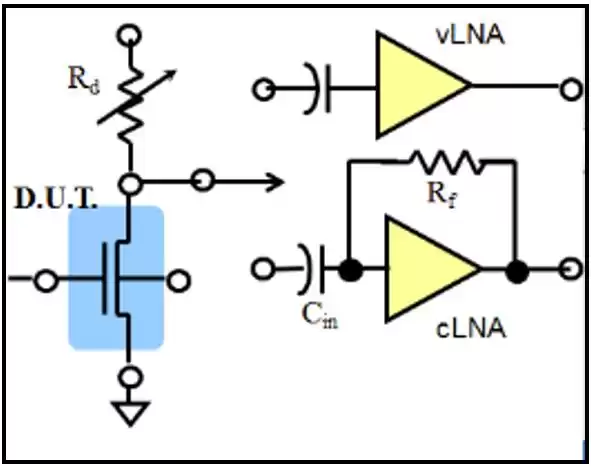

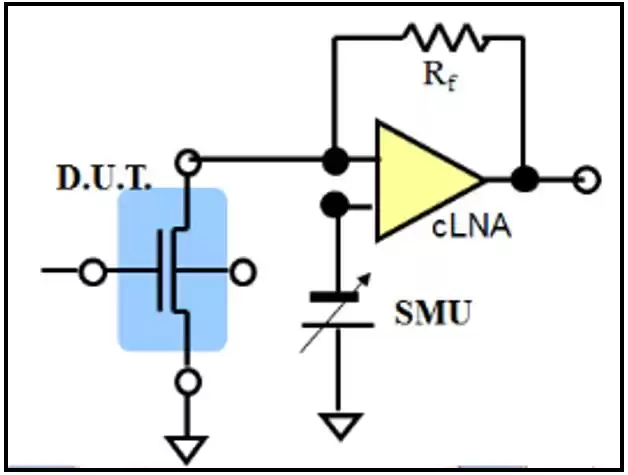

981X系统智能切换AC/DC耦合模式，应对复杂场景
3
黄金标准：概伦981X系列
概伦电子981X系列噪声测试系统，自问世起便被业界奉为低频噪声测试的“黄金标准”。它为全球半导体先进工艺研发、器件建模和高端设计，提供了一套完整而高效的低频噪声测试与分析解决方案，深度参与了几乎所有先进工艺节点的攻坚之旅。
该系列在技术上展现卓越优势：超低噪声底与极宽动态范围结合，辅以高精度测量与亚阈值区域的精准偏置控制，在保障高速测试吞吐的同时，仍维持出色的信噪比。应用层面，它游刃有余于多种极端工况——从汽车电子的高压、射频领域的大电流，到低功耗场景的超微电流测量，并凭借宽阻抗支持能力，精准表征各类电阻。其原生兼容先进工艺的设计，不仅服务于前沿研发，更具备向量产测试无缝扩展的潜力。
作为家族旗舰，9813DXC是当前市场上罕有的、能同时精准覆盖高阻与低阻器件的完整低频噪声测试系统，其测试带宽与精度树立行业标杆。系统最低本底噪声可达10-27A2/Hz，意味着仪器自身引入的干扰极低。面对FinFET等先进制程中爆炸式增长的测试需求，9813DXC通过创新软硬件架构，将单点测试时间压缩至20秒，并将最高测试电压提升至200V，大幅拓宽了高精度噪声测试在先进制程的应用疆界。
而先进宽带噪声测试系统9812HF，在继承高精度、宽量程与宽阻抗测量能力的同时，将测试频域一举拓展至甚高频100MHz。它完美覆盖大电流、高功率及射频器件的噪声测试，直指卫星通信、汽车电子等领域对射频及高功率器件高带宽噪声测试的迫切需求。

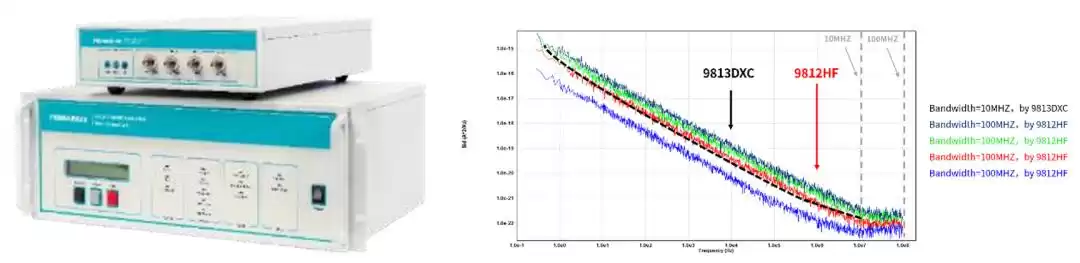

9812HF支持100MHz噪声测试，为2025年概伦最新力作
当前噪声研究多聚焦于直流偏置。近年学术前沿指出，交流偏置下的RTN在统计特性上与直流RTN存在显著差异，其分布强烈依赖于激励频率。若仅以直流RTN作为评估依据，虽能提供保守的可靠性估计，但在工艺激进微缩的今天，可能反而成为电路性能突破的束缚。
洞察这一前沿需求，概伦电子率先推出商用级动态交流噪声测试系统9812AC，填补了交流激励噪声量测的空白。该系统支持在动态激励条件下，精准测量半导体器件的AC噪声，助力设计师进行深度电路优化与参数评估。将交流与直流测试结果协同分析，能为器件、工艺与电路设计提供更立体、更全面的决策地图。

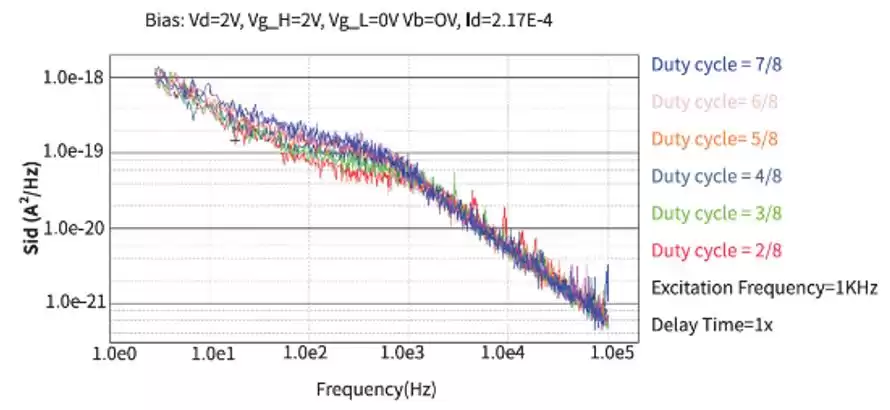

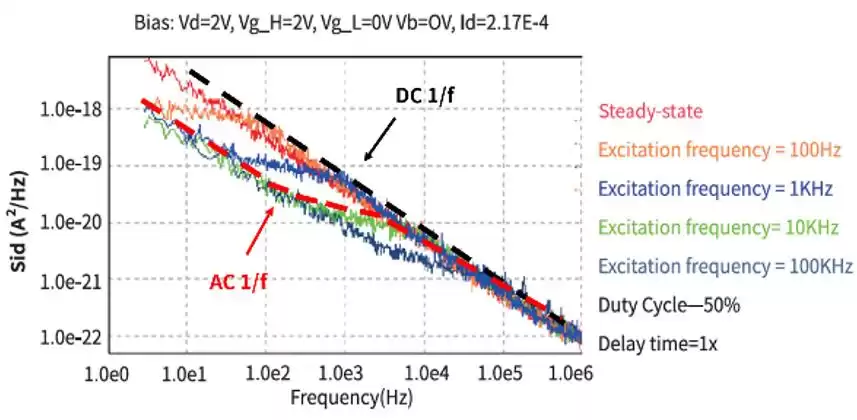

9812AC解析交流噪声：不同频率与占空比下的特性图谱
概伦低频噪声测试系统的应用舞台极为宽广，不仅适用于器件级测试（如MOSFET、BJT、二极管、电阻等），更延伸至电路级评估（如运算放大器、光电探测器、传感器及电源管理芯片）等新兴领域。
以应用广泛的运算放大器为例，其核心使命是放大微弱信号。当它与传感器组成信号链时，噪声水平直接决定系统能捕捉到多细微的信息。在声音识别设备中，运放的噪声特性关乎能否清晰提取目标频段。噪声密度、可用带宽等关键指标，均可借助981X系列在低电流、低电压等苛刻工作点下进行精准标定。
值得注意的是，行业对噪声测试的需求正经历量与质的双重跃升。晶圆厂不再满足于抽样测试，而是需要覆盖全器件尺寸、全电压组合的海量数据，以获取反映量产情况的统计分布。领先的设计公司也主动开展大规模噪声数据采集，用于比较工艺平台、优化设计裕量、挖掘工艺潜力。设计与制造之间，正形成紧密的数据闭环与协同验证需求。
应对晶圆级量产对效率与成本的严苛要求，概伦M9800系列凭借并行测试架构脱颖而出，成为规模化测试的优选。它能显著提升吞吐，减少设备投资与空间占用，降低对专用探针台的依赖，最终将整体测试效率提升至常规方案的2-4倍，为客户带来卓越的投资回报。
4
噪声工程化：从隐形挑战迈向显性标准
Frost & Sullivan报告预测，2025年全球与中国电子测量仪器市场空间将分别达到约1120亿元与421亿元，中国市场增速更显强劲。全球半导体供应链重塑，国产化自主可控需求迫切。测试测量设备作为衔接设计与量产的关键桥梁，其性能直接关乎本土企业能否构建完整可信的芯片验证体系，由此催生了国产设备领域的蓬勃新潮。
随着工艺节点持续微缩，低频噪声的影响力日益凸显，其在学界与产业界均获空前重视。IEEE顶级期刊与会议相关成果频出；商业层面，越来越多IDM厂商与IP供应商已将低频噪声参数明确写入产品规格书，视其为衡量产品可靠性与性能差异化的关键标尺。
在此浪潮中，概伦电子981X系列噪声测试系统，以深度与广度兼具的设计、扎实的工程积淀与持续的技术赋能，已在全球范围内被公认为噪声测试领域的技术与市场领导者，稳步奠定了其在高端测量应用中的标杆地位。
5
立足DTCO方法学的概伦电子
概伦电子正逐步构建以自主研发为核心、覆盖参数测试与综合量测的闭环测试生态，在国产测试设备领域形成鲜明差异化优势。981X噪声测试系统与FS-Pro半参测试系统深度集成，提供了一体化国产测试解决方案，显著提升了电压与电流的测试能力。而FS800以自研高精度SMU为核心，打造了涵盖IV、CV、噪声测试的完整半导体模型参数解决方案。
概伦在半导体测试仪器领域的持续深耕，为其打造以DTCO为核心驱动力的EDA全流程奠定了坚实数据根基。概伦电子的主营业务，正是向客户提供经全球顶级芯片设计和制造企业长期验证的EDA全流程解决方案，涵盖制造类EDA、设计类EDA、半导体器件特性测试系统及技术开发服务。

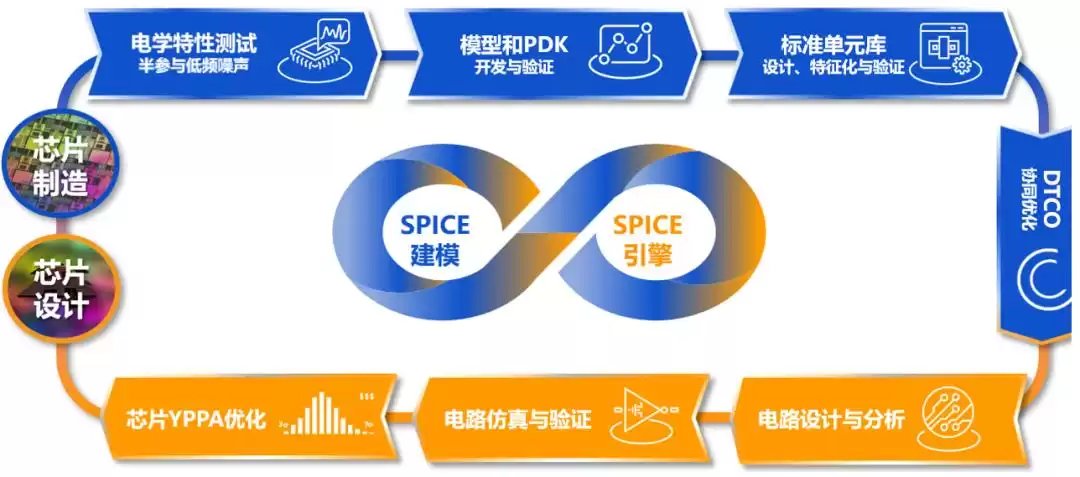

概伦电子倡导的DTCO设计工艺协同优化解决方案
6
结语
作为集成电路产业的基石，EDA行业正向更高度的自动化与智能化演进，追求全链条工具协同。在产业生态强调自主可控的时代背景下，本土EDA企业迎来了历史性机遇。
我们期待，作为国内首家上市的EDA厂商，概伦电子能持续推动中国EDA生态建设，深耕客户，洞见需求。在行业从基础支撑向价值引领跨越的关键阶段，相信概伦电子将在资源整合、技术创新与市场拓展上持续突破，构建更具竞争力的EDA技术体系，为全球半导体产业提供差异化、高价值的数据驱动EDA解决方案，助力中国集成电路产业行稳致远。
创新引领 生态协同
2025概伦电子用户大会报名正式启动
